Dichtungen für Brandschutztüren und Fenster mit Blähgraphit

Normen im Fokus: Was Brandschutztüren leisten müssen

Brandschutztüren sind hochfunktionale Sicherheitselemente und ihre Qualität ist streng geregelt. In Europa gilt seit einigen Jahren ein einheitlicher Standard, der sicherstellt, dass diese Bauteile im Ernstfall zuverlässig schützen. Für Hersteller, Planer und Verarbeiter ist die Kenntnis dieser Normen unerlässlich.

Die wichtigsten Vorschriften im Überblick

• DIN EN 16034: Die zentrale europäische Produktnorm für Feuer- und Rauchschutzabschlüsse. Sie schreibt die CE-Kennzeichnung verpflichtend vor und verweist auf die Prüfverfahren der EN 13501-2. Nur geprüfte und entsprechend gekennzeichnete Bauteile dürfen europaweit in Verkehr gebracht werden.
• DIN 4102: Die deutsche Vorgängernorm zur Klassifizierung von Baustoffen und Bauteilen nach ihrem Brandverhalten. Sie wird schrittweise von der EN 16034 abgelöst, ist aber bei Bestandsbauten weiterhin relevant.
• EN 1634-1 / EN 13501-2: Diese Normen regeln die Prüfverfahren für den Feuerwiderstand von Türen, Toren und Fenstern und bilden die Grundlage für die Einstufung in Feuerwiderstandsklassen wie T30, T60 oder T90. Je höher die Zahl, desto länger hält die Konstruktion dem Feuer stand.
• DIN 18650: Legt die Anforderungen an den sicheren Betrieb und die Wartung automatischer Türen fest, einschließlich Brandschutztüren. Regelmäßige Wartung durch sachkundige Personen ist Pflicht.
• DIN 18273: Definiert Anforderungen an Türbeschläge, insbesondere Drückergarnituren, die bei Feuer- und Rauchschutztüren eingesetzt werden dürfen.

Wichtige Klassifizierungen, die Planer kennen sollten

• T-Klassen (z. B. T30, T60, T90): Stehen für den Feuerwiderstand in Minuten, also wie lange die Tür den Durchtritt von Feuer verhindert.
• S-Klassen (z. B. S200): Geben die Rauchdichtigkeit an und werden nach EN 1634-3 geprüft. Entscheidend für die Sicherheit in Fluchtwegen.
• EI-Klassifizierung: Beschreibt neben dem Feuerwiderstand (E) auch die Wärmedämmung (I) auf der dem Brand abgewandten Seite. Geregelte Einstufung nach EN 13501-2.

Dichtungen: Unverzichtbare Helfer für normkonformen Brandschutz

Die beste Tür nützt wenig, wenn Feuer oder Rauch durch kleinste Spalten eindringen können. Genau hier kommen Dichtungen ins Spiel. Sie schließen Konstruktionslücken, sorgen für Druckausgleich und sind entscheidend dafür, dass Brandschutztüren ihre geprüfte Schutzleistung tatsächlich entfalten können. Denn viele der oben genannten Normen, etwa EN 16034, EN 1634-1 oder S200, verlangen nicht nur, dass das Türblatt selbst feuerhemmend ist, sondern auch, dass Türrahmen, Spaltmaße und Dichtungselemente im Ernstfall zuverlässig funktionieren. Eine schwache oder fehlende Dichtung kann zur Achillesferse einer gesamten Brandschutzkonstruktion werden.

Typische Anwendungsbereiche

Besonders kritisch ist das in stark frequentierten Bereichen wie:

• Flucht- und Rettungswegen
• öffentlichen Einrichtungen (z. B. Schulen, Krankenhäuser, Behörden)
• Industrieanlagen und Lagerhallen
• mehrgeschossigen Wohnbauten und Hochhäusern
• Tiefgaragen und Parkhäusern
• Hotellerie und Beherbergungsbetrieben
• Einkaufszentren und Veranstaltungsstätten
• Verkehrsinfrastrukturen (z. B. Bahnhöfe, Flughäfen, Tunnelanlagen)

Wichtige Anforderungen an Dichtungen

Die Anforderungen an diese Dichtungen sind hoch. Sie müssen:

• bei Hitzeeinwirkung zuverlässig reagieren (ab ca. 150–200 °C),
• Hohlräume in Türrahmen vollständig abdichten,
• mechanisch stabil bleiben und sich nicht verflüchtigen,
• normgerechte Prüfungen wie nach EN 1634-1 bestehen.

Dabei geht es nicht nur um die reine Abdichtung, auch die Langlebigkeit, Umweltverträglichkeit und einfache Verarbeitung spielen eine Rolle. Blähgraphit erfüllt genau diese Anforderungen in idealer Weise. Warum, zeigen wir im nächsten Abschnitt.

Warum Blähgraphit die perfekte Lösung ist

Blähgraphit, auch expandierbarer Graphit genannt, ist ein halogenfreies Flammschutzmittel, das sich durch eine ganz besondere Eigenschaft auszeichnet: Im Brandfall dehnt er sich auf ein Vielfaches seines ursprünglichen Volumens aus und bildet eine feste, schaumartige Schutzschicht. Diese sogenannte Intumeszenz verschließt zuverlässig Fugen, Spalten und Hohlräume, ganz ohne mechanische Unterstützung. Gerade für Dichtungen in Brandschutztüren bringt Blähgraphit entscheidende Vorteile:

• Effiziente Brandschutzprävention: Blähgraphit reagiert auf Hitze und beginnt zu expandieren, noch bevor sich das Feuer ausbreiten kann. Die entstehende Schutzschicht wirkt wie ein Feuerlöscher im Material.
• Effektive Abdichtung: Die aufgeschäumte Schutzschicht dichtet Fugen zuverlässig ab, selbst bei unregelmäßigen Spalten oder Bewegungen durch Materialausdehnung.
• Druckwirkung statt nur Passform: Die Expansion erzeugt aktiven Gegendruck, der auch größere Öffnungen effektiv verschließt.
• Dauerhaft & alterungsbeständig: Als mineralisches Additiv bleibt Blähgraphit über die gesamte Lebensdauer stabil und reagiert nur im Brandfall.
• Halogenfrei & REACH-konform: Blähgraphit enthält keine gesundheits- oder umweltschädlichen Stoffe und erfüllt alle Anforderungen moderner Bau- und Sicherheitsnormen.

Ob in Dichtungsbändern, Fugenabschottungen oder Profildichtungen, Blähgraphit sorgt im Ernstfall für die zuverlässige Funktion brandschutztechnischer Bauteile. Im nächsten Abschnitt zeigen wir, wie genau diese Materialien aufgebaut sind und welche Normen sie erfüllen müssen.

Weitere Einsatzbereiche von Blähgraphit-Dichtungen

Dichtungen mit Blähgraphit werden überall dort eingesetzt, wo höchste Brandschutzanforderungen gelten und gleichzeitig Funktionalität, Langlebigkeit und Umweltverträglichkeit gefragt sind. Die Kombination aus schneller Expansion, zuverlässiger Abdichtung und halogenfreier Rezeptur macht sie zur idealen Wahl für vielfältige Anwendungen.

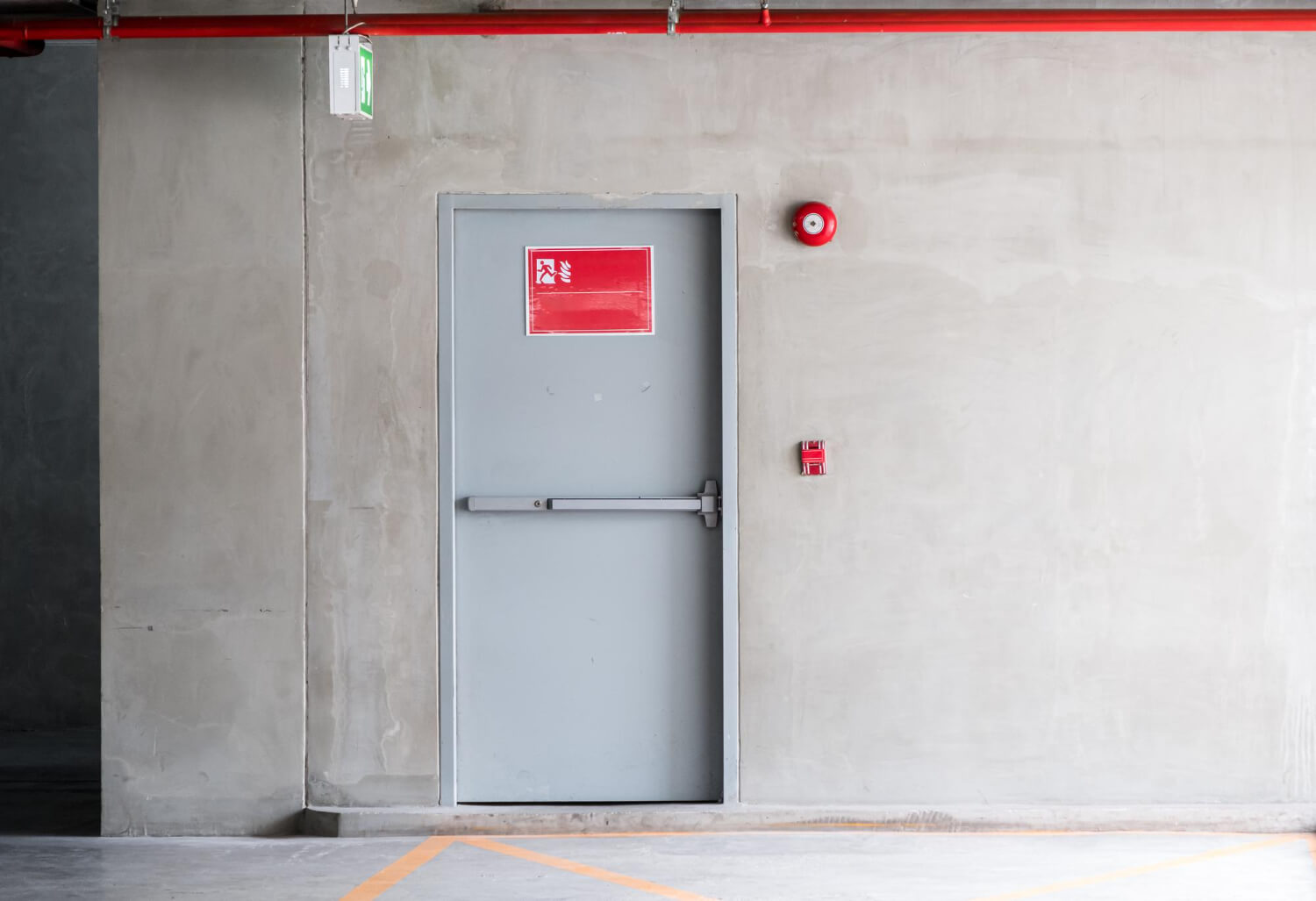

Brandschutztüren

Ob in öffentlichen Gebäuden, Industrieanlagen oder Wohnkomplexen, Brandschutztüren müssen im Ernstfall Feuer- und Rauchbarrieren bilden. Dichtungsprofile mit Blähgraphit verschließen Türspalten zuverlässig und tragen entscheidend zur Feuerwiderstandsdauer der gesamten Konstruktion bei.

Fenstersysteme

Auch Fensteranlagen in Fluchtwegen oder Fassaden unterliegen strengen Brandschutzvorgaben. Intumeszierende Dichtungen mit Blähgraphit sorgen dafür, dass auch im Bereich der Fensterrahmen kein Durchtritt von Flammen oder Rauch möglich ist.

Rohr- und Kabeldurchführungen

In technischen Installationen entstehen häufig Öffnungen, durch die sich Feuer und Rauch ungehindert ausbreiten könnten. Mit Blähgraphit ausgestattete Abschottungen und Dichtungen sorgen im Brandfall für eine schnelle und effektive Abdichtung - und somit Eindämmung toxischer Emissionen.

Fugen und Anschlussstellen

Fugen zwischen Bauelementen, z. B. zwischen Tür und Wand, sind potenzielle Schwachstellen im Brandschutz. Dichtungsmassen mit expandierendem Graphit verschließen diese Übergänge und helfen dabei, die Brandschutzzonen aufrechtzuerhalten.

Fahrzeugbau & Transport

Auch für den Brandschutz in Schienenfahrzeugen, Bussen oder Spezialfahrzeugen werden Dichtungslösungen mit Blähgraphit eingesetzt, vor allem dort, wo hohe Brandschutzstandards wie EN 45545 gefordert sind. Hier zählt jeder Zentimeter, der im Ernstfall vor Hitze und Rauch schützt.

Technische Umsetzung: So wird Blähgraphit in Dichtungen integriert

Damit Blähgraphit seine volle Schutzwirkung entfalten kann, muss er optimal in die Dichtungslösung eingebunden werden. Das gelingt durch eine gezielte Kombination aus Werkstofftechnologie und Anwendungserfahrung.

• Einbindung in Trägermaterialien: Blähgraphit wird während der Herstellung in flexible Trägermaterialien wie TPE (thermoplastische Elastomere), PVC oder PU eingearbeitet. Je nach Anwendung variiert der Graphitanteil sowie die Partikelgröße, um die gewünschte Expansionsrate und Abdichtungskraft zu erzielen.
• Extrusion oder Profilierung: Die fertigen Dichtungsmischungen werden in Form gebracht, meist als Profile, Bänder oder Einlagen und sind so vorbereitet für den Einbau in Türen, Fenster oder Abschottungssysteme. Dabei bleiben die Dichtungen im normalen Betrieb flexibel und unauffällig.
• Aktivierung im Brandfall: Kommt es zu starker Hitzeeinwirkung, beginnt der Blähgraphit zu reagieren. Innerhalb weniger Sekunden schäumen die Graphitpartikel auf ein Vielfaches ihres Volumens auf und verschließen Hohlräume oder Fugen. Durch diese intumeszierende Wirkung entsteht eine druckstabile, kohlenstoffreiche Schutzschicht, die den Zutritt von Flammen, Rauch und Hitze verhindert.
• Anpassung an spezifische Anforderungen: In unserem Labor stimmen wir die Materialeigenschaften gezielt auf den Einsatzbereich ab. Starttemperatur, Expansionsdruck, Partikelstruktur und pH-Wert werden so kombiniert, dass die Dichtung auch im anspruchsvollen Umfeld zuverlässig funktioniert.
